Gorchudd TaC: Haen Amddiffynnol Chwyldroadol mewn Lled-ddargludyddion

Ym myd uwch-dechnoleg gweithgynhyrchu lled-ddargludyddion, mae deunyddiau sy'n gallu gwrthsefyll amodau eithafol yn hanfodol i sicrhau cywirdeb, gwydnwch a pherfformiad. Ymhlith y deunyddiau hyn, mae cotio Tantalum Carbide (TaC) wedi dod i'r amlwg fel ateb rhagorol, yn enwedig ar gyfer amddiffyn cydrannau sy'n seiliedig ar graffit mewn amgylcheddau llym. Yn yr erthygl hon, rydym yn ymchwilio i'r wyddoniaeth y tu ôl i orchuddion TaC, eu cymwysiadau, a sut maen nhw'n cymharu â haenau eraill fel Silicon Carbide (SiC).

1. Beth yw Gorchudd TaC? Priodweddau Cemegol a Dulliau Dyddodiad

Cyfansoddiad Cemegol a Phriodweddau Allweddol

Mae Tantalum Carbide (TaC) yn gyfansoddyn ceramig sy'n cynnwys tantalum a charbon, gyda fformiwla gemegol o TaC. Mae'n enwog am ei briodweddau eithriadol:

Pwynt toddi uchel (~3,880°C), gan ei wneud yn un o'r deunyddiau mwyaf anhydrin.

Caledwch eithafol (hyd at 15–20 GPa), tebyg i ddiamwnt.

Anadweithiolrwydd cemegol rhagorol, gan wrthsefyll cyrydiad o asidau, alcalïau a metelau tawdd.

Sefydlogrwydd thermol uwchraddol gydag ehangu thermol lleiaf posibl, hyd yn oed o dan newidiadau tymheredd cyflym.

Dulliau Dyddodiad: Canolbwyntio ar CVD

Priodweddau ffisegol cotio TaC
Dwysedd	14.3 (g/cm³)
Allyriad penodol	0.3
Cyfernod ehangu thermol	6.3 10-6/K
Caledwch (HK)	2000 HK
Resistance	1 × 10-5 Ohm*cm
Sefydlogrwydd thermol	<2500 ℃
Newidiadau maint graffit	-10 ~-20wm
Trwch cotio	≥20um gwerth nodweddiadol (35um ±10um)
Cynhyrchedd thermol	9-22(W/m`K)

Gellir rhoi haenau TaC drwy Ddyddodiad Anwedd Corfforol (PVD), chwistrell thermol, neu Ddyddodiad Anwedd Cemegol (CVD). Yn Semixlab, rydym yn arbenigo mewn haenau TaC sy'n seiliedig ar CVD, dull sy'n cynnig manteision digyffelyb:

Unffurfiaeth: Mae CVD yn galluogi sylw cyfartal ar geometregau cymhleth, sy'n hanfodol ar gyfer cydrannau lled-ddargludyddion.

Gludiant: Mae bondio cryf i swbstradau fel graffit yn sicrhau dibynadwyedd hirdymor.

Purdeb: Mae haenau purdeb uchel yn lleihau risgiau halogiad mewn prosesau sensitif.

Mae CVD yn cynnwys adweithio rhagflaenwyr nwyol (e.e. TaCl₅ a CH₄) ar dymheredd uchel, gan ffurfio haen drwchus, grisialog o TaC. Mae'r dull hwn yn ddelfrydol ar gyfer creu haenau sy'n gwrthsefyll amgylcheddau gweithgynhyrchu lled-ddargludyddion ymosodol.

2. Gorchudd TaC ar Swbstradau Graffit: Newid Gêm

Defnyddir graffit yn helaeth mewn offer lled-ddargludyddion oherwydd ei ddargludedd thermol a'i allu i'w beiriannu. Fodd bynnag, mae ei duedd i ocsideiddio ac erydiad yn cyfyngu ar ei oes mewn atmosfferau cyrydol (e.e., ysgythru plasma neu siambrau CVD tymheredd uchel).

Mae graffit wedi'i orchuddio â TaC yn datrys yr heriau hyn:

Gwrthiant Cyrydiad: Yn amddiffyn graffit rhag plasma halogen (Cl₂, F₂) a nwyon adweithiol.

Gwrthiant i Wisgo: Yn lleihau cynhyrchu gronynnau a achosir gan wisgo mecanyddol, sy'n hanfodol ar gyfer rheoli halogiad.

Oes Estynedig: Mae cydrannau wedi'u gorchuddio yn para 3–5 gwaith yn hirach, gan leihau amser segur a chostau.

Cymwysiadau mewn Offer Lled-ddargludyddion:

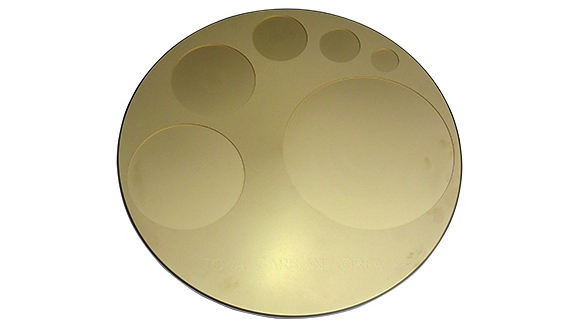

Gwresogyddion a Susceptoriaid: Mae gwresogyddion graffit wedi'u gorchuddio â TaC yn cynnal sefydlogrwydd mewn systemau twf epitacsial.

Cydrannau Ysgythru Plasma: Yn amddiffyn electrodau a chylchoedd ffocws rhag bomio ïonau.

Cludwyr Wafer: Yn atal halogiad metel yn ystod prosesau tymheredd uchel.

Cylch Canllaw ar gyfer twf crisial SiC: Mae Cylch Canllaw wedi'i orchuddio â TaC yn bennaf yn chwarae rhan amddiffyn y croesbren, cynnal sefydlogrwydd cemegol, optimeiddio dosbarthiad maes thermol, lleihau diffygion ac ymgorffori amhuredd mewn twf crisial SiC, er mwyn gwella ansawdd y grisial.

3. Haenau TaC vs. SiC: Pa un sy'n perfformio'n well?

Er bod Silicon Carbide (SiC) yn haen amddiffynnol boblogaidd arall, mae TaC yn perfformio'n well na hi mewn senarios penodol:

Eiddo	Gorchudd TaC	Gorchudd SiC
Pwynt Doddi	~ 3,880 ° C.	~ 2,700 ° C.
Dargludedd thermol	Cymedrol	uchel
Gwrthiant Cemegol	Rhagorol yn erbyn metelau tawdd, halogenau	Da, ond yn diraddio mewn plasma Cl₂/F₂
Sioc Thermol	Ardderchog oherwydd CTE isel	Cymedrol

Pam Dewis TaC?

Goddefgarwch Tymheredd Uwch: Yn ddelfrydol ar gyfer prosesau sy'n fwy na 1,500°C.

Gwrthiant Plasma Gwell: Hanfodol ar gyfer nodau uwch (e.e., FinFETs 3nm) gyda chemegau ysgythru ymosodol.

Llai o Halogiad Metel: Mae TaC yn llai adweithiol gyda rhagflaenwyr metel mewn siambrau CVD/PVD.

4. TaC mewn Cymwysiadau Lled-ddargludyddion: Galluogi Technoleg y Genhedlaeth Nesaf

Mae gwthiad y diwydiant lled-ddargludyddion tuag at nodau llai a phensaernïaethau 3D (e.e. GAAFETs, 3D NAND) yn galw am ddeunyddiau sy'n gwrthsefyll amodau cynyddol llym. Mae haenau TaC yn chwarae rhan allweddol yn:

Systemau Ysgythru: Diogelu electrodau graffit mewn ysgythrwyr plasma rhag plasmas sy'n seiliedig ar Cl₂/F₂.

Adweithyddion CVD: Gorchuddio susceptorau a leininau i atal adwaith â rhagflaenwyr fel WF₆ neu TiCl₄.

Mewnblannu ïonau: Amddiffyn cydrannau rhag bomio ïonau egni uchel.

Dyddodiad Metel: Gwasanaethu fel rhwystr trylediad mewn siambrau PVD.

Rhagolygon ar gyfer y Dyfodol:

Wrth i brosesau lled-ddargludyddion symud tuag at bŵer a thymheredd uwch (e.e., dyfeisiau pŵer GaN/SiC), bydd gallu TaC i wrthsefyll dirywiad yn dod yn bwysicach fyth.

Pam Dewis Semixlab ar gyfer Haenau TaC?

Yn Semixlab, rydym yn cyfuno technoleg CVD arloesol ag arbenigedd dwfn mewn peirianneg deunyddiau lled-ddargludyddion. Ein haenau TaC yw:

Wedi'i deilwra: Wedi'i optimeiddio ar gyfer eich swbstrad a'ch amodau proses penodol.

Dibynadwy: Wedi'i brofi'n drylwyr am adlyniad, purdeb a pherfformiad beicio thermol.

Cost-effeithiol: Ymestyn oes cydrannau, gan leihau costau cynnal a chadw ac ailosod.

P'un a ydych chi'n datblygu sglodion rhesymeg uwch, dyfeisiau cof, neu electroneg pŵer, mae haenau TaC gan Semixlab yn darparu'r amddiffyniad cadarn sydd ei angen ar eich offer i ffynnu mewn amgylcheddau eithafol.

Allweddeiriau: Gorchudd TaC, gorchudd CVD, deunyddiau lled-ddargludyddion, amddiffyniad graffit, SiC vs. TaC, ysgythru plasma, sefydlogrwydd thermol, Cylch Canllaw, twf crisial SiC
