Pam mae Disgiau Arnofiol Nwy yn Dod yn Anwastad mewn Epitacsi Tymheredd Uchel

Mae'r disgiau nwy arnofiol a ddefnyddir mewn prosesau epitacsi tymheredd uchel yn darparu sefydlogrwydd i'r wafferi ac yn eu cynnal gyda llif unffurf o nwy. Yn yr amgylchedd cynhyrchu, gall gweithredwyr sylwi bod y disgiau hyn yn colli eu paralelrwydd dros gyfnod o amser. Er y gall newid bach fod yn ddibwys ar gyfer unffurfiaeth llif y nwy a sefydlogrwydd y wafferi, gall disg gogwydd ddechrau o ychydig o wisgo neu groniad ar wyneb y ddisg, a gall waethygu dros amser. Dyma sydd angen ei ddeall i osgoi amser segur a methiannau'r cynnyrch. Dros y blynyddoedd, dros drefn ddyddiol yn y ffatri, gall newid bach mewn tymheredd ac amodau llif wthio'r disgiau allan o aliniad heddiw.

Mecanweithiau Anffurfio Thermol mewn Disgiau Arnofiol Nwy AMAT Centura5200

Mae'r ddisg nwy arnofiol yn dueddol o golli ei gwastadrwydd mewn system AMAT Centura5200 yn rhannol oherwydd gwres. Yn ystod tymheredd uchel Twf epitacsi , mae'r ddisg yn cael ei chynhesu'n anghyfartal gan siambr yr adweithydd. Mae'n derbyn llawer mwy o egni ymbelydredd a plasma oddi uchod, ac mae nwy oer yn llifo oddi isod. Mae'r gwahaniaeth tymheredd yn arwain at straen thermol yn y deunydd. Mae cylchdroi'r metel neu'r arwyneb wedi'i orchuddio â thymheredd gwahanol yn arwain at ehangu a chrebachu deunydd y ddisg. Er y gall y straen ym mhob cylch thermol fod yn gymharol fach, pan gaiff ei berfformio dro ar ôl tro am gannoedd neu filoedd o weithiau, mae'r straen gweddilliol cronedig yn dechrau datblygu'r anffurfiad thermol. Mae rhai ardaloedd yn ehangu ac yn ymestyn yn fwy nag eraill ac yn arwain at ystof bach yn y ddisg. Gall y gogwydd bach hwn amharu ar y glustog nwy sy'n caniatáu i'r ddisg arnofio'n gyfartal. Gall graddiannau tymheredd ar draws y ddisg achosi'r anffurfiad thermol hefyd. Gallai un rhan o'r ddisg fod yn agos at y ffynhonnell wres neu dderbyn ychydig llai o lif nwy oeri. Yna mae un rhan yn ymestyn yn fwy na'r llall. Gall y broblem hon godi ar ôl cynnal a chadw neu lanhau gan fod nodweddion llif nwy yn aml yn cael eu newid, ac mae'n gyffredin gweld lefelu disg ansefydlog ar ôl y llawdriniaeth uchod. Mae cropian hefyd yn broblem. Mae tymheredd uchel yn achosi anffurfiad graddol deunydd y ddisg o dan lwyth parhaus. Mae hon yn broses araf heb y toriad sydyn; fodd bynnag, mae'n cynrychioli'r "cof am straen" araf. Mewn rhai ffatrïoedd, adroddwyd bod gogwydd bach wedi'i ganfod yn y ddisg ar ôl misoedd o wasanaeth heb ddiffygion amlwg. Gellir gweld enghraifft ddarluniadol o a Epitacsi sic llinell pan ddangosodd y wafer drwch anghyfartal. Datgelodd ymchwiliad gofalus i'r ddisg nwy arnofiol yn y siambr ddisg geugrwm. Dadansoddwyd mai'r achos gwreiddiol oedd cylchoedd tymheredd uchel, a llif oeri nwy yn ôl anghyfartal. Mae sefydlogrwydd y ddisg nwy arnofiol yn gysylltiedig yn bennaf â'r dosbarthiad tymheredd rheoledig, llif nwy dibynadwy, ac ailosod y disgiau cyn i ymgripiad sylweddol ddechrau.

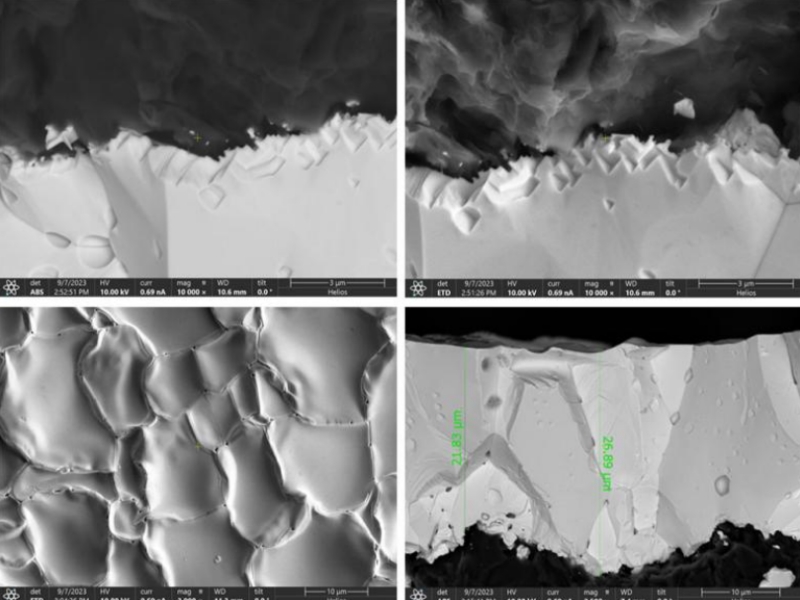

Sut mae Unffurfiaeth Gorchudd TaC CVD yn Effeithio ar Wastadrwydd a Sefydlogrwydd Disg?

Defnyddir haenau TaC CVD fel arfer ar gyfer disgiau arnofiol nwy oherwydd ei fod wedi'i ddatblygu'n dda, perfformiad uchel wrth wrthsefyll gwres a chorydiad o dan yr amgylchedd epitacsi caled. Ond ni all hyd yn oed deunydd cotio caled o garbid tantalwm osgoi pwysigrwydd hanfodol trwch cotio unffurf ar wastadrwydd a sefydlogrwydd yn ystod gweithrediad disg arnofiol nwy. Pan fydd trwch y cotio yn berffaith unffurf ar draws yr wyneb cyfan, bydd y ddisg o dan dymheredd uchel a phwysau uchel nwyon yn ehangu'n gymesur, bydd gwres yn lledaenu'n gyfartal ar draws y ddisg gyda llai o straen mewnol. Ar yr un pryd, gellid ffurfio'r clustog nwy o dan y ddisg yn fwy unffurf, sy'n helpu safle'r wafer i fod yn gyson yn ystod twf. Mae'r broblem yn digwydd pan fo gwahaniaeth yn nhrwch y cotio ar yr wyneb cyfan. Mae un ochr sydd ag adran cotio ychydig yn fwy trwchus yn ychwanegu anhyblygedd ychwanegol yn y rhanbarth hwnnw a bydd yn ymateb yn wahanol o dan dymheredd uchel, gallai ehangu'n araf neu hyd yn oed gyfangu'n gymharol o'i gymharu â'r ardal deneuach. Drwy wresogi cylchol parhaus, gall y croniad straen a achosir gan y gwahaniaethau hynny gynhyrchu straen mewnol ac arwain at blygu ysgafn yn sylfaen y ddisg a oedd yn berffaith wastad yn wreiddiol. Mewn cynhyrchu gwirioneddol, rydym yn arsylwi'r broblem hon fel uchder arnofio ansefydlog, neu mae canol y wafers yn dechrau symud ychydig, hyd yn oed pan fydd popeth arall yn ymddangos yn berffaith normal. Gall peiriannydd cynhyrchu ddod o hyd iddo pan fyddant yn arsylwi bod amrywiad trwch canol i ymyl y wafer a adneuwyd wedi cynyddu'n annisgwyl, ond, wrth wirio'r siambr, gallant sylweddoli bod gan y ddisg arnofiol "batrwm codi" nad yw'n amlwg iawn sydd fel arfer yn ymwneud ag amrywiad cotio. Gallaf gofio un enghraifft o'r broblem hon ar y llinell gynhyrchu SiC. Mae disg arnofiol nwy yn edrych yn dda yn weledol yn syth ar ôl cotio. Yna dechreuodd ddangos ystofio ysgafn ar ôl cyfnod o amser gweithredu tymheredd uchel. Fe wnaethon ni ganfod ei fod mewn gwirionedd yn dangos sawl micrometr o wahaniaeth mewn trwch gyda'r dadansoddiad, a'r gwerth bach hwnnw oedd yn gyfrifol am y ddisg ychydig yn plygu yn gweithredu ar 1500C. Mae angen rheolaeth briodol ar gyfradd llif y nwy, proffil tymheredd a chylchdro'r ddisg yn ystod y cotio yn y prosesau, gyda mesur trwch y cotio yn cael ei fesur yn rheolaidd i atal drifft cynnar o amodau'r broses, a bydd y broses cotio yn cael ei hail-raddnodi.

Safonau Atgyweirio Disgiau Arnofiol Nwy AMAT ar gyfer Prosesau Epitacsi Manwl gywir

Mae disgiau nwy arnofiol mewn offer epitacsi ar gyfer offer manwl fel yr AMAT Centura yn hanfodol i sefydlogi'r wafer yn ystod twf tymheredd uchel. Mae protocol llym yn gysylltiedig wrth atgyweirio disgiau sydd wedi treulio, wedi'u dadffurfio neu wedi'u gorchuddio'n anwastad. Bydd unrhyw gamgymeriadau yn y broses atgyweirio yn effeithio ar ymddygiad clustog y nwy ac felly ansawdd y wafer. Yr agwedd fwyaf uniongyrchol a werthusir ar ôl atgyweirio yw gwastadrwydd yr wyneb. Rhaid i'r atgyweiriad fodloni goddefiannau gwastadrwydd tynn iawn, gan y gall hyd yn oed ychydig bach o ystof ystumio cydbwysedd llif y nwy. Rhaid i unrhyw falu neu sgleinio sicrhau bod swm cyfartal o ddeunydd yn cael ei dynnu o'r wyneb cyfan; sgleinio anwastad yw achos y rhan fwyaf o fethiant disg cynnar. Mae atgyweirio cotio hefyd yn fater sensitif. Mae'r rhan fwyaf o ddisgiau wedi'u hamddiffyn â CVD TaC a haenau caled tebyg. Ar ôl ail-orchuddio, mae'n hanfodol sicrhau bod trwch yr haen yn unffurf dros wyneb cyfan y ddisg. Mae trwch cotio anwastad yn achosi i'r rhan honno ymateb yn wahanol pan gaiff ei gwresogi a gall gyfrannu at ogwydd neu godiad anwastad yn ystod y llawdriniaeth. Mae ffatrïoedd wedi gweld disgiau'n pasio archwiliad gweledol yn dilyn atgyweiriad, ond maent yn datblygu uchderau arnofio ansefydlog ar ôl ychydig o gylchoedd oherwydd y diffyg hwn. Er ei fod yn ymddangos yn ddibwys, mae glanhau cyn atgyweirio yn hollbwysig. Bydd halogion neu gynhyrchion adwaith heb eu tynnu ar y swbstrad sylfaen yn peryglu cyfanrwydd y bond cotio newydd. Ar un llinell epitacsi SiC, cafodd disg wedi'i hatgyweirio ei danfon yn ôl i gynhyrchu ac ar ôl wythnos dangosodd farciau dirgryniad ar y wafer. Datgelodd archwiliad ôl-atgyweirio o'r ddisg weddillion wedi'u dal o dan yr haen atgyweirio a oedd yn ehangu'n araf oherwydd cylchoedd thermol. Ar ôl atgyweirio, mae disgiau'n aml yn cael eu cyflyru ar dymheredd uchel i leddfu straen a achosir yn ystod yr atgyweiriad. Mae gweithredwyr yn monitro'r ddisg yn ystod y broses hon i ganfod dangosyddion cynnar o ystofio neu godi anghyson. Mae'n bwysig nid yn unig atgyweirio'r difrod, ond i adfer y cydbwysedd gwreiddiol o briodweddau thermol, gwastadrwydd arwyneb, a chydbwysedd llif nwy i sicrhau y bydd y ddisg wedi'i hatgyweirio yn perfformio fel newydd yn ystod y cynhyrchiad.

Perthynas Rhwng Dosbarthiad Gwres a Sefydlogrwydd Arbediad Wafer

Yn ystod llif y nwy sy'n lefelu'r wafer yn ystod epitacsi, pa mor gyfartal y mae gwres yn cael ei ddosbarthu ar draws y ddisg a'r siambr yw'r allwedd. Os caiff gwres ei wasgaru'n gyfartal, bydd y ffilm nwy oddi tano yn unffurf a bydd y wafer yn aros yn gytbwys. Bydd gwresogi anwastad yn dechrau tarfu ar y cydbwysedd cain. Yn ystod proses wirioneddol o fath AMAT Centura, bydd canol y wafer yn llawer poethach na'r ymylon. Y rheswm am hyn yw nad yw'r gwresogydd ei hun yn cynhyrchu map gwres cwbl unffurf ar draws wyneb y wafer, ac efallai na fydd oeri cefn y nwy yn unffurf. Pan fydd y wafer yn mynd yn boethach mewn un man, mae'n ehangu mwy yn y lleoliad penodol hwnnw, sy'n newid patrwm llif y nwy oddi tano ychydig bach. Unwaith y bydd llif y nwy yn newid, mae uchder codi'r wafer yn cael ei newid. Bydd un ochr i'r wafer yn arnofio ychydig yn uwch na'r llall. Er efallai na fydd hyn bob amser yn weladwy i'r llygad noeth, gall offeryn proses ddarllen hyn fel symudiad neu osgiliad bach yn ystod y broses dyfu. Y ffordd hawsaf o ddelweddu hyn yw dychmygu puck hoci awyr tenau iawn ond gydag un ochr i'r wyneb chwarae ychydig yn gynhesach; Byddai'r pwc yn dal i arnofio, ond yn drifftio neu'n gogwyddo tuag at ochr oerach yr wyneb. Mae cysyniad tebyg yn berthnasol i'r siambr dyfu. Yn ystod y cynhyrchiad gwirioneddol, bydd hyn yn ymddangos fel amrywiad trwch o'r ymyl i'r canol ar wafferi, a/neu sifftiau bach yn yr aliniad ar ôl rhediadau hir. Roedd un tîm ffatri wedi profi twf epitacsi ychydig yn ansefydlog ar ôl cynnal gwaith cynnal a chadw, a darganfuwyd trwy archwiliad bod addasiad wedi'i wneud i broffil gwresogi'r siambr; fe wnaethant symud y parth poeth ychydig, a oedd yn atal y nwy a oedd yn lefelu'r ddisg rhag perfformio fel y dylai gyda'r gwres anwastad.

Er mwyn lleihau ansefydlogrwydd y ddisg sy'n arnofio, bydd gweithredwyr fel arfer yn rhoi sylw i dri phrif beth: proffiliau cyfatebol elfennau'r gwresogydd, llif nwy cyson ar y cefn, ac unrhyw newidiadau yn nhreisio O-ring y siambr ac ar wyneb y ddisg.

Optimeiddio Dyluniad Disg Arnofiol Nwy ar gyfer Dibynadwyedd Thermol Hirdymor

Mae dylunio disg nwy arnofiol i'w defnyddio ar gyfer llawer o gylchoedd mewn offeryn epitacsi yn cynnwys perfformiad thermol yn bennaf. Nid yn unig y mae'n rhaid iddo berfformio ar dymheredd uchel, rhaid iddo wneud hynny ar ôl cannoedd i filoedd o rediadau, heb fynd allan o wastadrwydd yn araf. Mae dewis deunydd yn hanfodol yma. Rhaid i'r deunydd swbstrad allu mynd trwy gylchred thermol heb gynhyrchu proffil straen mawr dros amser. Bydd y straen yn cronni os oes gan y deunydd gyfernodau uchel ac mae'n mynd trwy gylchoedd thermol cyflym. Rhaid i ehangu thermol y swbstrad hefyd gydweddu'n dda â'r gor-haen. Mewn amgylchedd ffabrig, bydd hyd yn oed anghydweddiadau thermol bach rhwng deunyddiau yn cronni dros amser a bydd y ddisg yn ystofio, er y gall edrych yn iawn i ddechrau. Mae dylunio gor-haen yr un mor hanfodol. Bydd gorchudd CVD TaC cyfartal ar draws y ddisg yn ei helpu i amsugno gwres yn gyfartal ar draws ei wyneb. Os oes gan y gorchudd drwch amrywiol, bydd ganddo gyfraddau adwaith thermol gwahanol ar draws yr wyneb, gan greu straen a achosir gan thermol a fydd yn ystofio'r ddisg dros amser. Credir y gall hyn ddigwydd mewn rhai timau cynhyrchu dros rediadau hir wrth i'r disgiau drawsnewid yn araf o siâp gwastad i siâp cromennog. Mae nodweddion geometrig yn hanfodol iawn hefyd. Gall unrhyw wyriadau yn y patrwm twll, trwch yr ymyl, rhanbarthau cynnal, a nodweddion eraill, amrywio ymddygiad llif y nwy o dan y ddisg. Gall llif anghyfartal achosi i'r ddisg godi'n anwastad o dan amodau proses, gan gynhyrchu straen ychwanegol yn ystod cylchu thermol, a fydd yn cyflymu traul. Gwelwyd enghraifft o ddyluniad gwell yn gweithio o dan straen thermol ar linell epitacsi SiC; cyn iddynt newid i ddyluniad disg wedi'i ddiweddaru, roedd ganddynt ddrifft lefelu sylweddol ar ôl rhediadau hir. Wrth newid i ddisg gyda sianeli llif wedi'u optimeiddio, gostyngodd y drifft, gan fod proffil codi'r ddisg wedi'i gynnal yn fwy cywir drwy gydol y llawdriniaeth fel y'i cadarnhawyd gan wiriadau cynnal a chadw tymor hir o ddisgiau gwreiddiol ac uwchraddedig. Mae dibynadwyedd thermol hefyd yn dibynnu ar nodweddion oeri. Os nad yw'r ddisg yn oeri'n gyfartal, gall hyn "gloi" y straen ac o ganlyniad achosi dirywiad pellach gyda chylchu. Yn y bôn, mae gwastadrwydd tymor hir yn deillio o gyflawni cydbwysedd rhwng perfformiad deunydd a gorchuddio a'r llif nwy a gynlluniwyd trwy'r ddisg.
